一、工作原理
磁力齒輪泵基于磁力耦合原理，由兩個主要部分組成：驅動磁軛和被驅動磁軛。當外部電機施加力矩驅動驅動磁軛旋轉時，通過磁力線的作用，被驅動磁軛也跟隨旋轉。在磁力齒輪泵內部，驅動磁軛和被驅動磁軛上均安裝有齒輪，當兩個齒輪之間形成嚙合時，通過磁力的傳遞，驅動磁軛的旋轉將被傳遞給被驅動磁軛上的齒輪，從而實現齒輪的旋轉。齒輪的旋轉帶動液體從泵的吸入端進入齒輪間隙，隨著齒輪的旋轉，液體被推送到泵的排出端，實現液體的連續輸送。
二、結構組成

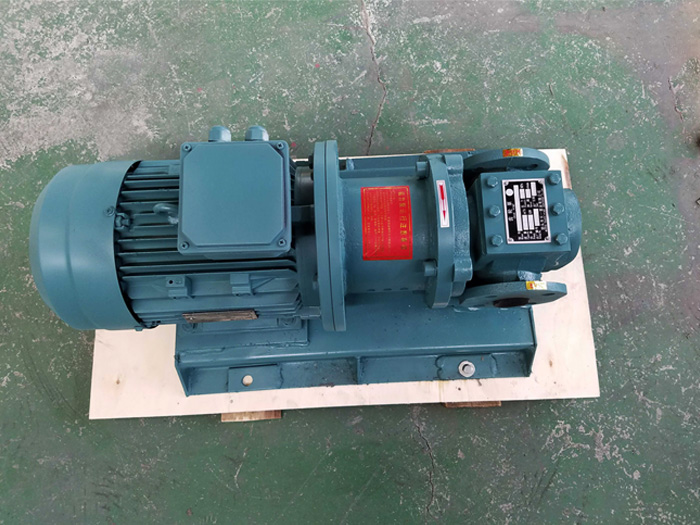

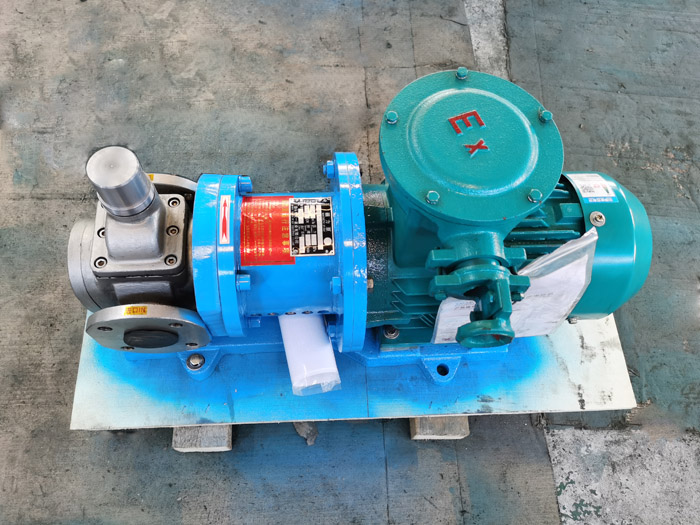

磁力齒輪泵主要由齒輪泵頭、磁力傳動器、電動機、連接底板等幾部分零件組成。其中，磁力傳動器由外磁轉子、內磁轉子和不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與主動齒輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞。
三、優勢
無接觸傳動：磁力耦合的應用消除了機械傳動中的接觸部件，減少了摩擦和磨損，延長了泵的使用壽命。
廣泛適用性：磁力齒輪泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。
四、技術參數
磁力齒輪泵的技術參數包括流量、揚程、介質溫度、功率和泵體材料等。例如，CQB磁力齒輪泵的流量范圍廣泛，從小型的0.6m³/h到大型的m³/h；揚程范圍從15m到125m；能夠適應-20℃到120℃的介質溫度；功率范圍從0.37kW到45kW。
五、結構特點
磁力齒輪泵的結構特點包括永磁體、隔離套和冷卻潤滑液流量的控制等。永磁體由稀土永磁材料制成，具有工作溫度范圍廣、矯頑力高和磁場方向各向異性好等優點。隔離套在采用金屬隔離套時，處于一個正弦交變的磁場中，通過選用高電阻率、高強度的非金屬材料制作隔離套，可以明顯降低渦流損失。泵運轉時，需要用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻，以確保泵的正常運行。
總之，磁力齒輪泵具有無接觸傳動和廣泛適用性等優點，在多個行業中有著廣泛的應用。
