圓弧齒輪泵作為容積泵領域的核心設備,其結構設計融合了機械工程與流體力學的智慧結晶。該泵主體由泵體、前后端蓋、雙齒輪組及安全閥等核心部件構成,其中齒輪采用雙圓弧正弦曲線齒形設計,這一創新齒形使齒輪嚙合時齒廓面無相對滑動,消除傳統漸開線齒輪泵的困油現象,運轉噪音降低15%-20%,效率提升8%-12%。泵體內部通過精密鑄造形成吸入腔與排出腔,兩個齒輪的嚙合線將兩腔隔離,確保液體單向流動無泄漏。
在關鍵結構細節上,軸端密封采用機械密封與填料密封雙模式設計。機械密封通過動環與靜環的精密貼合實現零泄漏,
圓弧齒輪泵適用于輸送易燃易爆或高價值介質;填料密封則通過柔性填料環的徑向擠壓形成動態密封,更適用于含微小顆粒的介質。安全閥作為超壓保護裝置,其全回流壓力設定為額定排出壓力的1.5倍,當系統壓力異常時,閥門自動開啟形成旁路循環,有效防止泵體損壞。此外,泵體內部設計的泄油槽與回油槽可自動收集泄漏介質,既減少軸承負荷又降低齒輪工作扭矩。
針對不同工況需求,

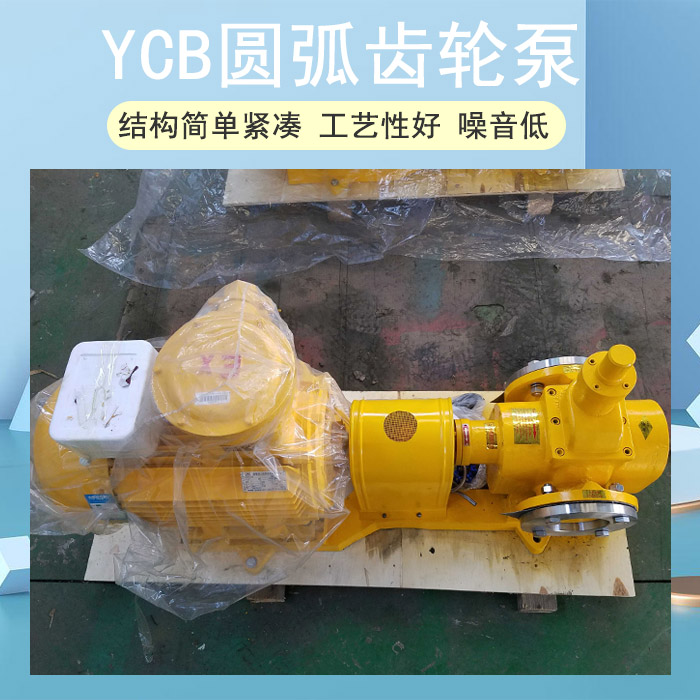

圓弧齒輪泵衍生出多樣化結構變體。YCB系列采用鑄鐵泵體與不銹鋼齒輪組合,適用于輸送粘度5-1500cSt的潤滑油;YHCB系列則通過輕量化鋁合金泵體設計,將流量范圍擴展至0.6-80m³/h,滿足油罐車等移動設備的增壓需求。部分型號還集成空心夾層結構,可通入導熱油或蒸汽實現介質加熱,在瀝青輸送、食品加工等領域展現優勢。這種模塊化結構設計使圓弧齒輪泵能夠靈活適配從工業潤滑到液壓傳動的全場景需求。
