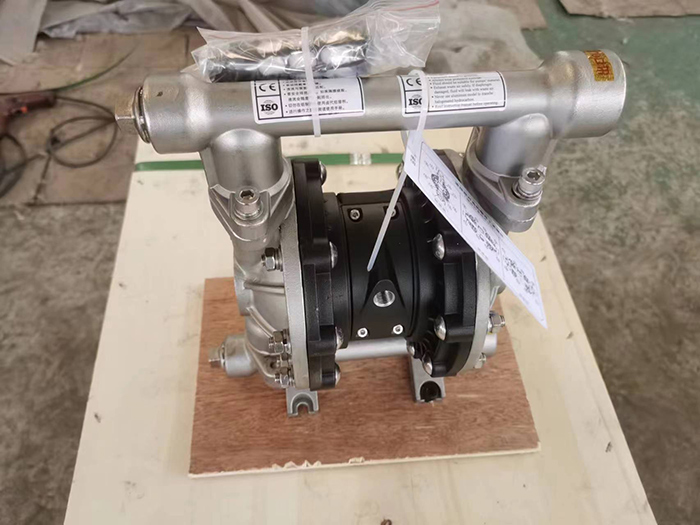

QBY不銹鋼氣動隔膜泵的核心結構由雙對稱工作腔、彈性隔膜、配氣閥及單向球閥四大模塊構成。其主體采用304或316L不銹鋼材質，確保泵體在強酸、強堿等腐蝕性介質中穩定運行。兩個工作腔內各嵌有一塊高彈性氟橡膠或聚四氟乙烯隔膜，通過聯桿剛性連接形成同步運動單元。當壓縮空氣經進氣接頭進入配氣閥后，氣動壓力推動一側隔膜壓縮工作腔容積，迫使介質通過單向球閥排出；同時配氣閥自動切換氣流方向，驅動另一側隔膜反向運動完成吸液，形成連續無脈沖的輸送流程。
QBY不銹鋼氣動隔膜泵隔膜與介質接觸側采用全封閉設計，與配氣閥、連桿等運動部件全隔離，杜絕泄漏風險。每個工作腔內置兩個單向球閥，閥座采用耐磨陶瓷或硬質合金材質，配合錐形密封面設計，可承受10mm顆粒物的反復沖擊而不失效。泵體進出口法蘭支持DN15-DN100規格，流道寬度達25mm，確保高粘度介質（黏度≤10000厘泊）順暢通過。
QBY不銹鋼氣動隔膜泵的模塊化結構顯著提升維護效率：隔膜更換僅需拆卸4組螺栓，10分鐘內即可完成；配氣閥采用可拆卸式閥芯設計，磨損部件可單獨更換，維護成本較傳統泵降低60%。其無旋轉部件特性使泵體免受泥漿、雜質磨損，在礦井排水、陶瓷釉漿輸送等場景中，關鍵部件壽命延長3倍以上，印證了精密結構與工業場景的深度適配性。
